新潟県の橋梁や構造物の老朽化にお悩みなら、井嶋組にご相談ください。
ウォータージェット工法は、工期短縮、コスト削減、高品質を実現し、
お客様の負担を軽減します。

超高圧洗浄(ウォータージェット)とは

What is WATER JET?

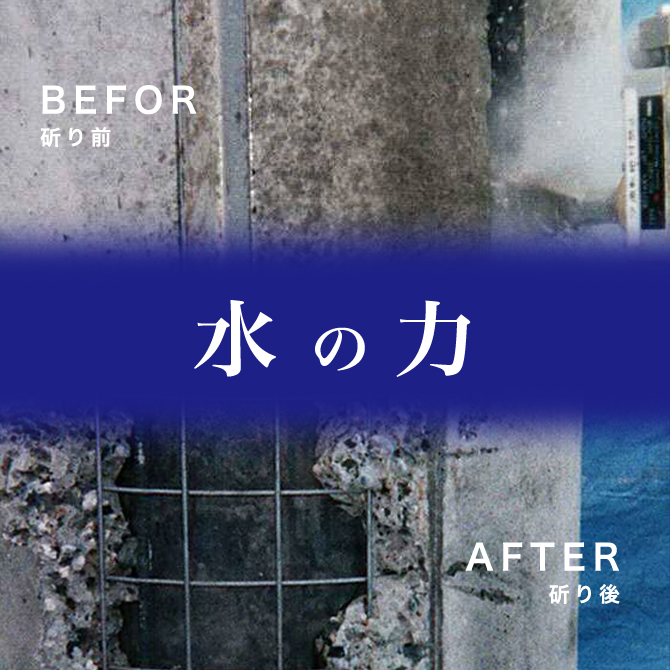

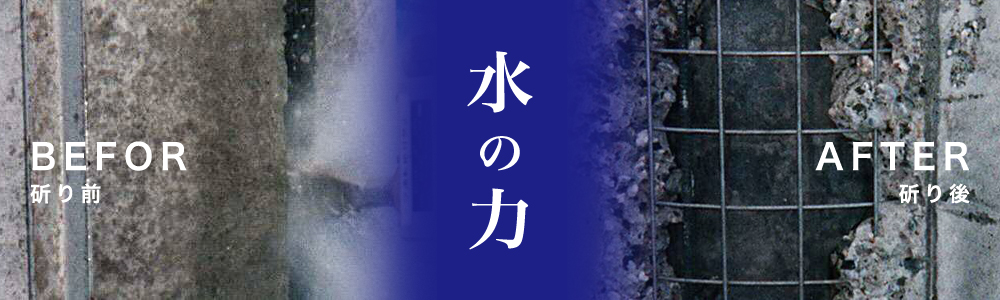

ウォータージェットのBefore、After

ウォータージェットのBefore、After

水深25000mの圧力。水だけで斫る。

①. 超高圧の水噴流エネルギーを利用し水の力のみで洗う・剥がす・削る・切ることが可能な新工法。
②. 時代の流れに順応した新技術は、様々な分野から着目されている。
③. 水圧を自在に操り、コンクリート目粗し・切削・斫りが可能。

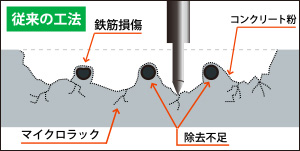

従来の工法

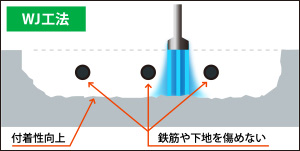

WJ工法
特徴1|粉塵・振動発生抑制
特徴2|構造物への影響小
特徴3|幅広い施工用途
特徴4|耐久性の向上

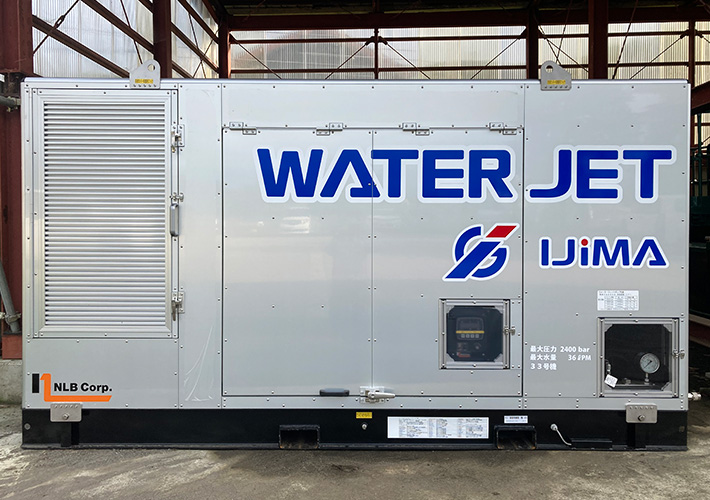

超高圧洗浄ポンプ

WATER JET PUMP

ウォータージェット超高圧洗浄ポンプ

最大圧力:250MPa

  • 水圧は20~250MPaの間で調整可能
  • 水のみで斫り・洗浄を行う究極のエコ
  • ガン以外にも様々なアタッチメントに対応

様々な用途に施工可能

Have a wide array of uses

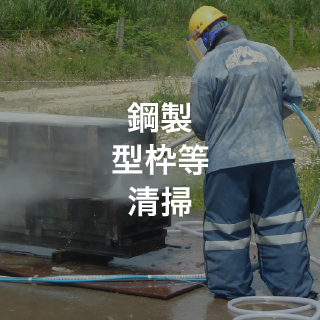

鋼製型枠等清掃

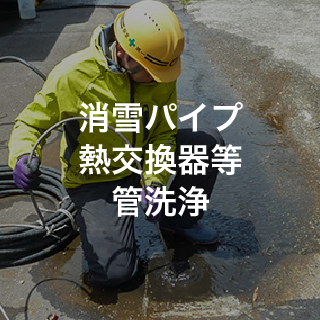

消雪パイプ熱交換器等管洗浄

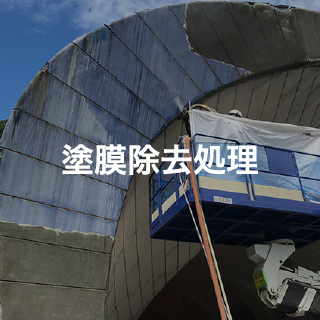

塗膜除去処理

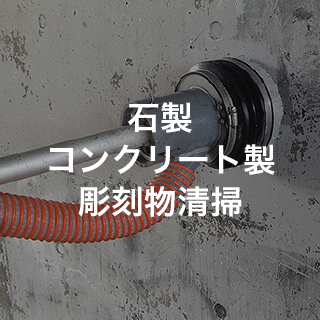

石製コンクリート製彫刻物清掃

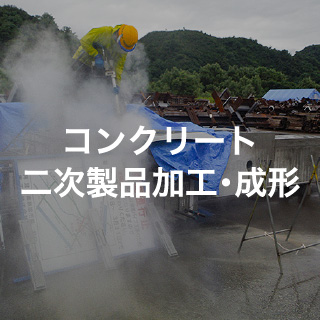

コンクリート二次製品加工・成形

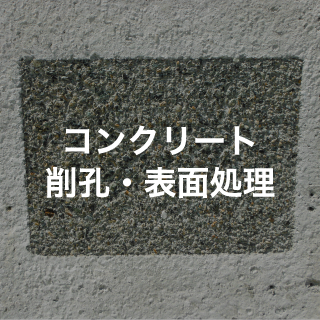

コンクリート削孔・表面処理

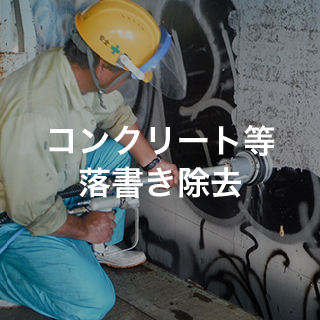

コンクリート等落書き除去

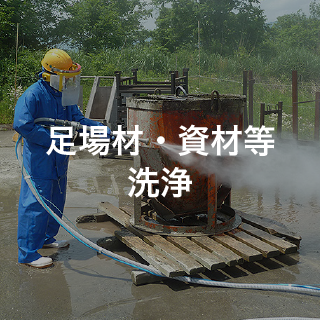

足場材・資材等洗浄

その他様々な用途で
施工可能です。

詳細はお問い合せ
ください。

まずは調査から始まります

低コストで品質・強度を確保した
メンテナンスを行うために
しっかりと調べることが重要です

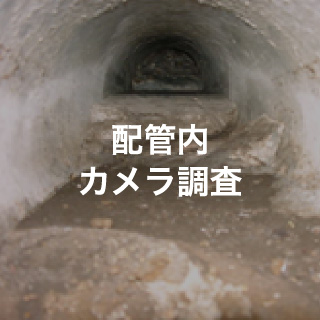

配管内カメラ調査

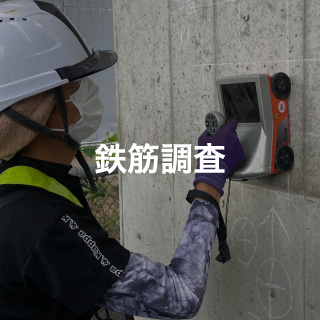

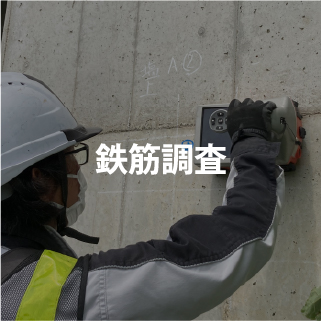

鉄筋調査

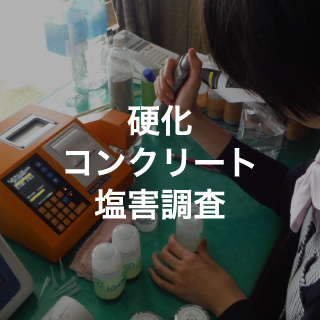

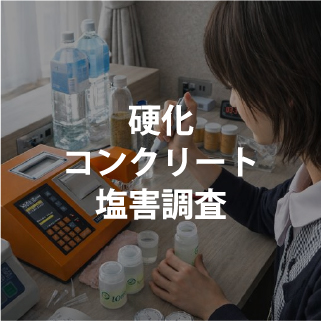

硬化コンクリート塩害調査

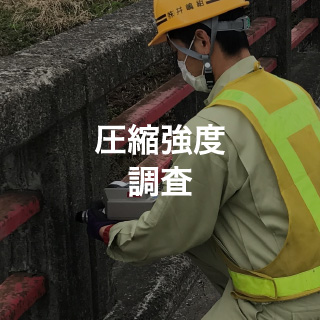

圧縮強度調査

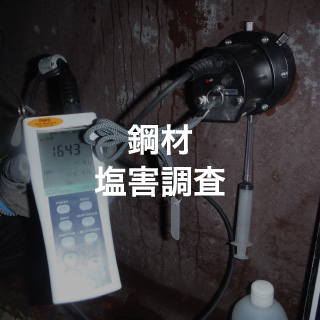

鋼材塩害調査

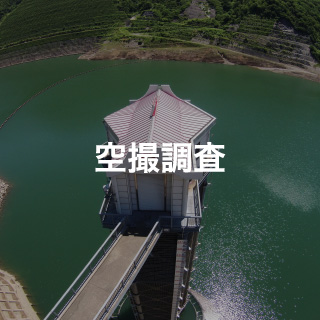

空撮調査

施工事例

WORKS

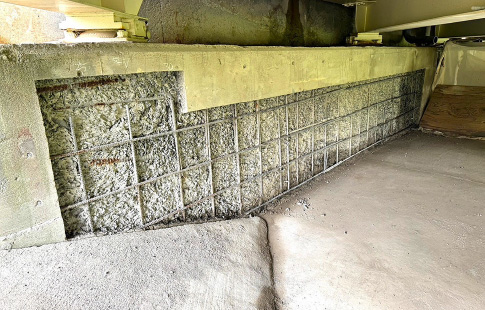

断面修復

断面修復

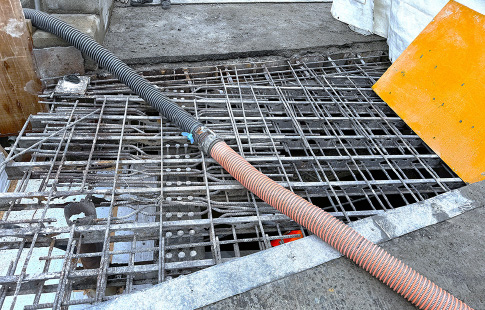

床版補修

床版補修

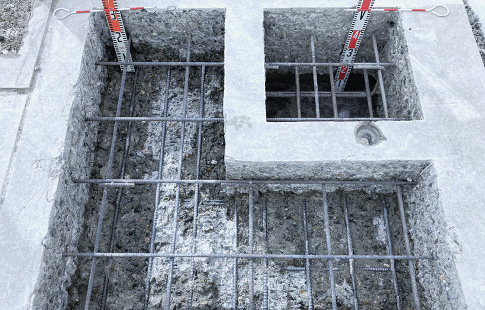

コンクリート成形

コンクリート成形

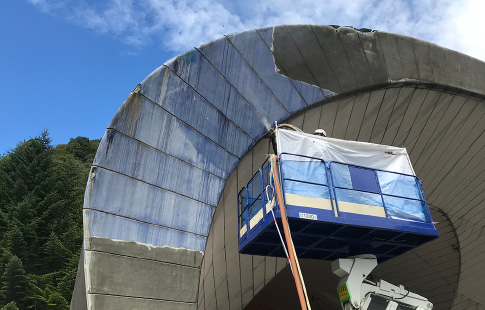

剥落対策(表面目粗し)

剥落対策(表面目粗し)

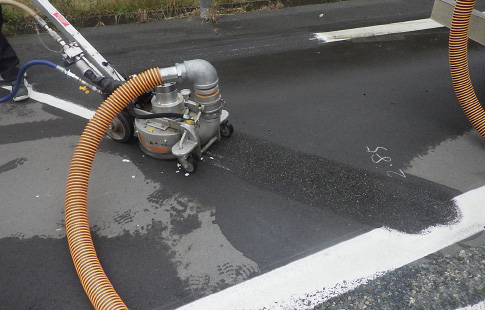

区画線消去

区画線消去

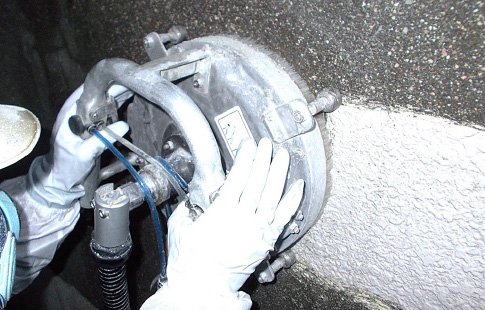

アスベスト除去

アスベスト除去

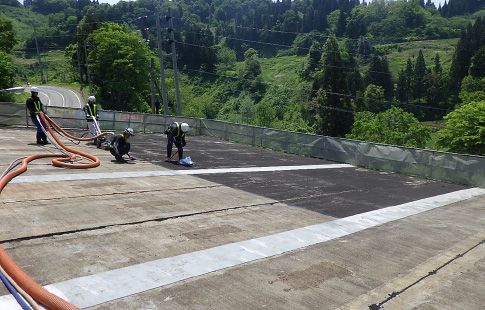

防水シート撤去

防水シート撤去

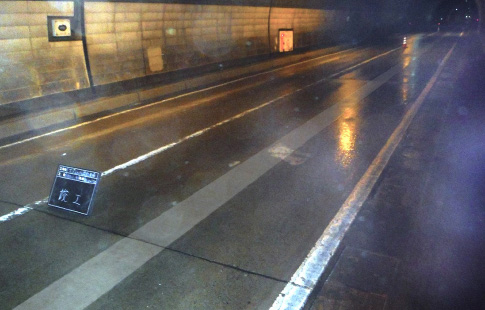

路面すべり抵抗性回復処理

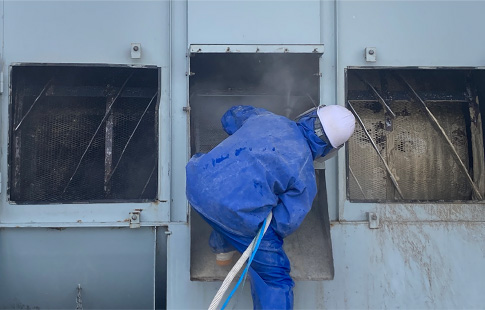

コンクリート付着物除去

コンクリート付着物除去

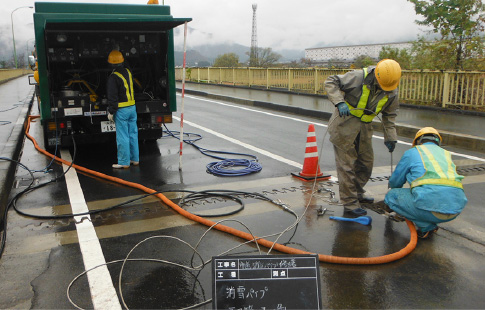

消雪パイプ管洗浄(施工場所:南魚沼市)

消雪パイプ管洗浄(施工場所:南魚沼市)

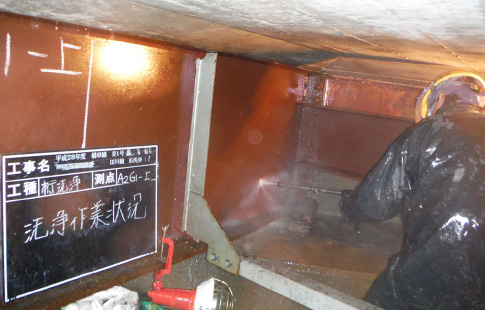

桁洗浄(施工場所:南魚沼市)

桁洗浄(施工場所:南魚沼市)

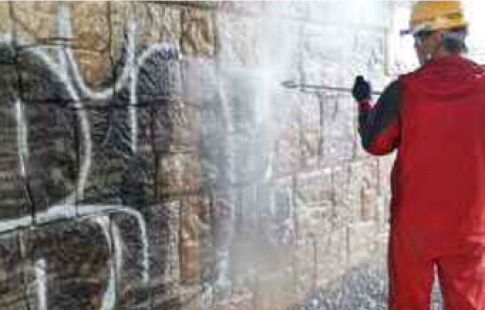

橋脚落書き除去(施工場所:南魚沼市)

橋脚落書き除去(施工場所:南魚沼市)

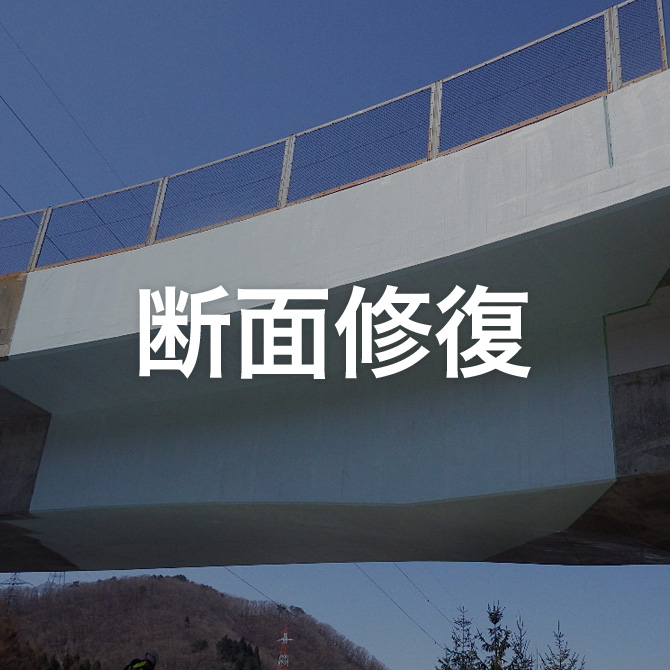

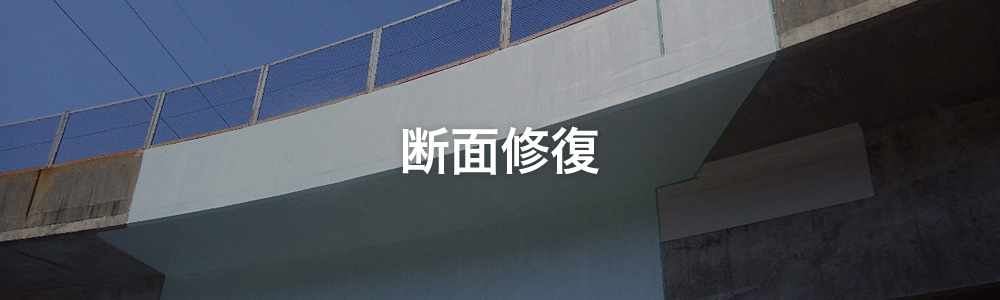

断面修復

断面修復

断面修復工法は、コンクリート構造物の劣化により欠落した部分(脆弱部)の補修、
中性化・塩化物イオンなどの劣化因子を含むコンクリートを除去した後に行い、
構造物の強度・耐荷性・耐震性を復元致します。
弊社では、ウォータージェット技術による取壊し(除去)・人力斫り後において、
断面修復を行っております。(ほか鉄筋探査・防錆処理・ひび割れ注入)

断面修復の種類

TYPES

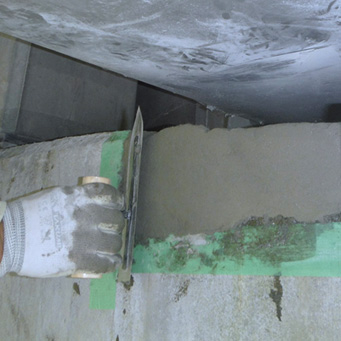

左官工法(小断面修復)

左官工法(小断面修復)

劣化部を斫り、ポリマーセメントモルタルのコテ塗り・左官仕上げにて断面を修復。

➡︎劣化状況が初期段階であり、かつ鉄筋のかぶり程度の損傷や構造物の局所的な部分に適用。

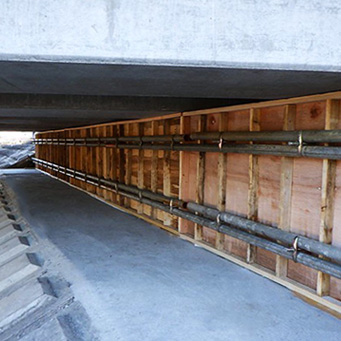

充填工法(大断面修復)

充填工法(大断面修復)

劣化部を斫り後、型枠を設置してモルタルを注入することで断面を修復。

➡︎材料は、温度、湿度によって変動するため、施工時の温度、条件に対するコンシステンシー、膨張率、硬化時間等を確認。

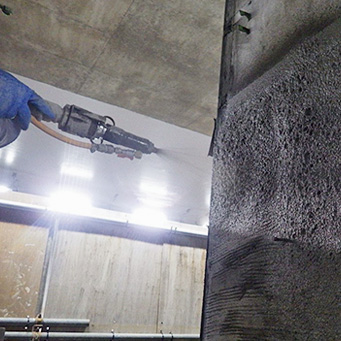

吹付け工法(大規模断面修復)

吹付け工法(大規模断面修復)

劣化部を斫り後、ポリマーセメントモルタルなどを空気圧縮機により吹付け断面を修復する工法。

➡︎劣化が進行し、断面修復範囲が大規模となる場合に適用する。

➡︎乾式の場合は、材料のリバウンドが生じやすく、粉塵・騒音対策が必要。圧送能力(水平~200m、垂直~150m)

➡︎湿式の場合は、吹付けの流動性や粘土により、ポンプの負荷や吹付け材の性状変化が左右する。圧送能力(水平~100m、垂直~50m)

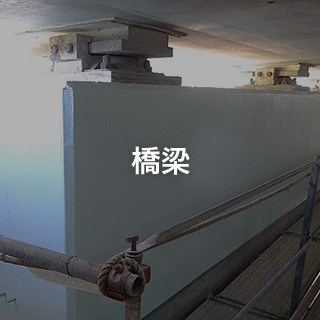

断面修復の事例

CASE STUDY

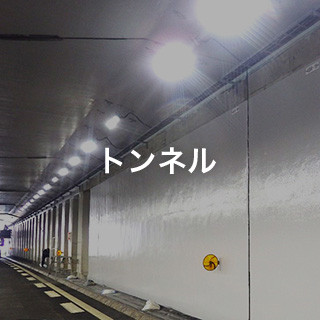

トンネル

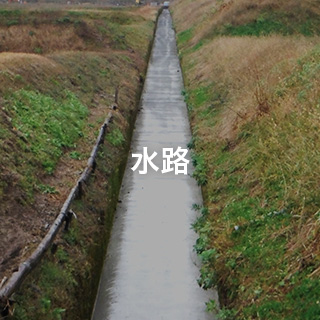

水路

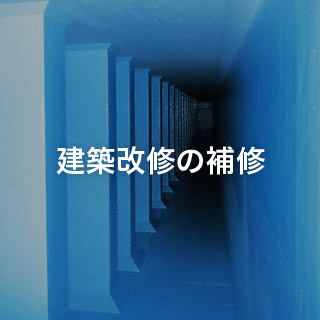

建築改修の補修

お客様へのメリット

CUSTOMER BENEFITS

1

工期の短縮

従来の工法に比べて、工期を大幅に短縮可能。

2

コスト削減

作業効率の向上により、コスト削減に貢献。

3

構造物の長寿命化

精密な補修により、構造物の寿命を延ばす。

ウォータージェット洗浄場

ACCESS

工事・作業の出張も承ります。
ウォータージェットに関する詳細やお見積もり、
ご質問はフォームよりお問い合せください。
